通用型熒光快猫回家网站的入口的結構簡圖
作者：快猫成人视频APP快猫回家网站的入口 發表時間：2015/8/1 11:33:18
通用型熒光快猫回家网站的入口的結構簡圖

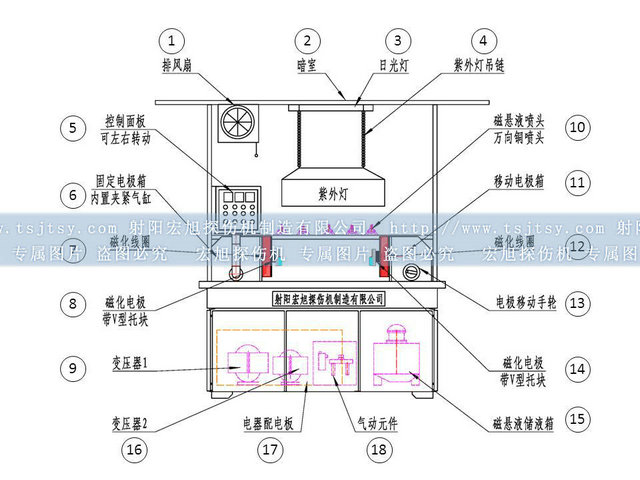

通用型熒光快猫回家网站的入口是可以現貨供應的一款標準型快猫回家网站的入口，具有對各種小型鐵磁性零件通檢的能力，它的結構是什麽樣的？每個部件的功能又是怎樣？快猫成人视频APP探傷機為您一一解說。
|
序號 |
功能組件 |
功能說明 |
備注 |
|
1 |
排風扇 |
用於暗室內部換氣，由於暗室的存在，內空間狹小需要排風或進風。 |
標配1台 |
|
2 |
暗室 |
將整機罩起來，形成可供熒光檢測的暗環境 |
標配采用框架遮光布簾。 |
|
3 |
日光燈 |
用於暗室內部照明 |
標配18W |
|
4 |
紫外燈吊鏈 |
用於懸吊紫外燈，可調節高度及位置。 |
標配2根 |
|
5 |
控製麵板 |
用於整機功能的控製，采用左右180度可旋轉設計 |
機電一體專用 |
|
6 |
內置夾緊氣缸 |
內置與固定電極箱內，氣動控製磁化電極伸出配合尾電極夾緊工件實現周向磁化功能。 |
標配一支氣缸，夾緊行程50mm |
|
7 |
磁化線圈 |
固定於固定電極箱上，配合尾電極磁化線圈對工件進行縱向磁化。 |
1隻，內徑180mm |
|
8 |
磁化電極 |
內置於固定電極箱，裝有防打火紫銅墊板及工件支承V型托塊，用於直接通電法 |
直徑80mm |
|
9 |
變壓器1 |
配合磁化線圈實現縱向磁化功能 |
1台 |
|
10 |
噴頭 |
銅噴頭，可萬向調節噴液角度以及流量 |
標配5隻 |
|
11 |
移動電極箱 |
也稱尾電極箱，內置磁化電極，用於調節極間距配合固定電極箱內磁化電極實現周向直接通電法磁化的實現。 |
可左右移動 |
|
12 |
磁化線圈 |
固定於尾電極箱上，配合主電極磁化線圈對工件進行縱向磁化。 |
1隻，內徑180mm |
|
13 |
移動手輪 |
可手動左右移動尾電極箱，實現極間距的調節 |
直徑125mm |
|
14 |
磁化電極 |
內置於尾電極箱，裝有防打火紫銅墊板及工件支承V型托塊，用於直接通電法 |
直徑80mm |
|
15 |
磁懸液儲液箱 |
配有攪拌泵、噴液泵用於磁懸液儲液、攪拌、噴液。 |
圓形，整體不鏽鋼材質 |
|
16 |
變壓器2 |
配合磁化電極實現周向磁化功能 |
1台 |
|
17 |
電路配電板 |
裝有整機功能控製的各種電器元件，用於整機工作運行控製。 |
機電一體，內置機床內部 |
|
18 |
氣動元件 |
二聯件、電磁閥等，控製氣缸伸出縮回功能。 |
通徑8mm |
